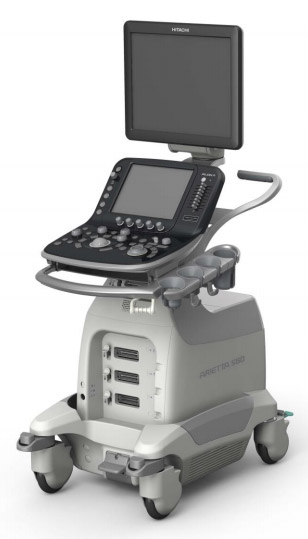

Ультразвуковые сканеры Arietta 60 и S60 отличаются легкостью и компактностью. Если сравнивать их со старыми стандартными моделями УЗИ-сканеров данного производителя, то их вес снижен практически на 25 %.
Новинка! Сертифицируется в РФ
Данные системы оснащены для удобства большой ручкой, которая находится на задней панели, а также эргономичными колесами, диаметр которых примерно на 10 % больше, чем у колес стандартных аппаратов, что позволяет повысить безопасность и снизить напряжение при передвижении сканера с места на место. Также на панели управления есть специальная опора для рук, с помощью которой снижается нагрузка в процессе проведения обследований.
Условия эксплуатации, температура, особенности транспортировки, параметры электропитания (в том числе потребляемая мощность) у моделей Arietta 60 и S60 совпадают с параметрами аппарата Arietta 70.
Характеристики Arietta 60/S60
- Монитор: 21 дюйм, 1600х1200 точек при соотношении сторон 4:3, 16,7 млн. цветовых оттенков, разрешение UXGA.
- IPS-Pro монитор: 17 дюймов (модель S60)
- Панель управления: сенсорная, 10, 4 дюйма
- Общие габариты УЗИ-сканера: (Ш)495 мм х (В)1300-1750 мм х (Г)700 мм
- Вес УЗИ-сканера: приблизительно 90 кг
- USB-порты: USB 2.0x6 каналов
- Порты для датчиков: 3+1 CW
- Диапазон частот датчиков: 0,5-15 МГц, а также 2 МГц и 5 МГц для CW Доплера
- Опции ПО: 26 штук
Режимы сканирования
- M
- M(F)
- EFV поддерживает только линейные и конвексные датчики
- B/PW доплер, B(F)/PW доплер
- B/RT3D
- B, B-Zoom, 2B, 4B
- B(F)/M(F)
- CW доплер (постоянно-волновой доплер) поддерживают только секторные и карандашные датчики
- Freehand 3D (трехмерная реконструкция методом свободной руки) поддерживает только линейные и конвексные датчики
- PW доплер (импульсно-волновой доплер)
- B(F), B(F)-Zoom, 2B(F), 4B(F)
- B-RT3D (3D в реальном времени) поддерживают только механические 3D конвексные датчики и не поддерживают секторные датчики
- Эластография
- B/M
- B/CW доплер, B(F)/CW допплер поддерживают только секторные датчики, кроме дуплексного и триплексного режимов.
Программы УЗИ сканера АРИЕТТА 60/S60
Пакеты программного обеспечения и их функции. Все перечисленные программы из списка могут быть дополнительно установлены на сканеры ARIETTA 60 и S60:
- SOP-ARIETTA60-16 – поток опосредованной дилатации (FMD). Требуется также блок PEU-ARIETTA60
- SOP-ARIETTA60-41 – трехмерное исследование сердца плода (STIC). Требуется также блок EU-9169
- SOP-ARIETTA60-49 – количественная оценка движения и утолщения сердечной мышцы (2DTT)
- SOP-ARIETTA60-1 – панорамное изображение
- SOP-ARIETTA60-42 – автоматическое измерение воротникового пространства
- SOP-ARIETTA60-59 – DICOM QR (DICOM запрос/ответ) совместимость. Требуется также ПО SOP-ARIETTA60-10
- SOP-ARIETTA60-15 – стресс-эхо. Требуется также блок PEU-ARIETTA60
- SOP-ARIETTA60-13 – анализ тканевой доплерографии (TDI)
- CHM-ARIETTA60 – контрастное гармоническое изображение (CHI)
- SOP-ARIETTA60-10 – связь с сетью DICOM
- SOP-ARIETTA60-43 – эластография в реальном времени
- SOP-ARIETTA60-34 – интенсивность пульсовой волны (WI). Требуется также блок PEU-ARIETTA60
- SOP-ARIETTA60-57 – динамическое замедленное движение (DSD)
- SOP-ARIETTA60-7 – измерение профиля потока
- SOP-ARIETTA60-47 - TVF
- SOP-ARIETTA60-20 – измерения объёма 3D
- SOP-ARIETTA60-11 – эхо-отслеживание (eTracking). Требуется также блок PEU ARIETTA 60
- SOP-ARIETTA60-51 – технология фотографического получения трехмерных изображений плода в режиме 3D и 4D (4D shading). Требуется также блок EU-9169
- SOP-ARIETTA60-5 – М-режим по произвольному направлению
- SOP-ARIETTA60-37 – трехмерная реконструкция методом свободной руки (Freehand 3D)
- SOP-ARIETTA60-63 – картинка в картинке. Требуется также блок EU-9167
- SOP-ARIETTA60-21 – структурированный отчет в формате DICOM (DICOM SR). Требуется также ПО SOP-ARIETTA60-10
- SOP-ARIETTA60-48 – защита от вредоносных программ и кибератак (McAfee Embedded Control). Требуется также блок PM-AR60-S001
- SOP-ARIETTA60-60 – гистограмма деформации эластографии тканей в реальном времени. Требуется также ПО SOP-ARIETTA60-43
- SOP-ARIETTA60-38 – автоматическое измерение толщины комплекса интима-медиа стенки сосуда
- SOP-ARIETTA60-56 – тканевой допплер.
Технологии обработки изображения в УЗИ-сканера ARIETTA S60
- Single Crystal Probes В монокристальных датчиках используются пьезоэлементы, созданные на основе кристалла, что дает возможность получить согласованные друг с другом характеристики пьезоэлементов, низкий уровень шума.
- Symphonic Technology Симфонический Технология позволяет получать четкое изображение за счет расширенного спектра гармонических сигналов. Благодаря данной технологии повышается чувствительности изображения.
- Compound Pulse Wave Generator Plus (CPWG+) - компаудный генератор пульсовой волны (CPWG+) формирует широкополосный луч в сочетании с высокой скоростью обработки изображений, позволяет получить более высокую четкость ультразвукового изображения.
- Image Optimizer – технология оптимизации изображения за счет нажатия одной кнопки на панели управления. Преимущество в том, что изображения способно оптимизироваться моментально, выравнивая серую шкалу. Технология может отслеживать настройки пользователя.
- HI REZ – технология, помогающая оператору увидеть различия тканей, также она отвечает за снижение зернистости и подавление шумов при сохранении частоты кадров.
- Compound Imaging (CI) – технология пространственного сложносоставного изображения (CI) - ультразвуковой луч передается и принимается в режиме реального времени под разными углами, что дает возможность снизить спекл-шумы, подавить артефакты, значительно улучшить контрастное разрешение.
Комплектация Arietta 60/S60
См. комплектацию модели Arietta 70. УЗИ-сканеры Arietta 60/S60 имеют такой же пакет программного обеспечения. Периферийные устройства данных моделей также совпадают по характеристикам с устройствами аппарата Arietta 70, если не считать блоки PM-AR70-H003 и MP-FX-AR70-28 с маркировкой аппарата Arietta 60 - PM-AR60-H003 и MP-FX-AR60-28.
Опции
- Блок аналоговых видео сигналов, педаль, подсоединения датчика CW, педаль с 3 каналами;
- Блок физиологических сигналов PEU-ARIETTA60
Датчики
- Конвексный датчик C35 Высокочастотный универсальный для исследований взрослых. Диапазон частот: 2 - 8 МГц. Угол сканирования: 70°. Возможно оснащение пункционным адаптером.
- Конвексный датчик C251 Универсальный для исследований взрослых. Диапазон частот: 1 - 5 МГц. Угол сканирования: 70°. Возможно оснащение пункционным адаптером.
- Биопсийный датчик C25P с прорезью для иглы в сканирующей поверхности. Данный тип конструкции помогает вводить иглу в плоскости сканирования сквозь корпус датчика без потери визуализации в месте введения. Диапазон частот: 1 - 5 МГц. Угол сканирования: 70°. Возможно оснащение пункционным адаптером.
- Микроконвексный C41 высокочастотный датчик с компактной апертурой и широким углом сканирования. Диапазон частот: 4 - 13 МГц Угол сканирования: 100°.
- Микроконвексный C42 датчик универсальный. Диапазон частот: 4 - 8 МГц. Угол сканирования: 80°. Возможно оснащение пункционным адаптером.
- Трансвагинальный датчик C41V1 с широким диапазоном частот и сверхшироким углом сканирования. Оснащён прямой рукояткой. Диапазон частот: 2 - 10 МГц. Угол сканирования: 200°. Возможно оснащение пункционным адаптером.
- Трансвагинальный датчик C41B с широким диапазоном частот и сверхшироким углом сканирования. Оснащён наклонной рукояткой. Диапазон частот: 2 - 10 МГц. Угол сканирования: 200°. Возможно оснащение пункционным адаптером.
- Трансректальный датчик R41R с небольшим диаметром и радиальной апертурой для полной визуализации прямой кишки, предстательной железы и окружающих структур без дискомфорта для пациента. Диапазон частот: 5 - 10 МГц. Угол сканирования: 360°.
- Трансректальный датчик R41RL – аналог R41R. Диапазон частот: 5 - 10 МГц. Угол сканирования: 360°.
- Трансректальный датчик C41RP для трансректальных исследований и контроля проведения малоинвазивных манипуляций, таких как биопсия предстательной железы. Оснащён съёмной крышкой, открывающей доступ к линейке и специальному биопсийному каналу. Диапазон частот: 2 - 9 МГц. Угол сканирования: 180°. Возможно оснащение пункционным адаптером.
- Объемный датчик VC34 для трёхмерного трансабдоминального сканирования. Диапазон частот: 2 - 7 МГц. Угол сканирования: 70°.
- Трансвагинальный датчик VC41V для объёмной реконструкции. Диапазон частот: 2 - 8 МГц. Угол сканирования: 140°
- Биплановый датчик C41L47RP трансректальный с двумя апертурами: микроконвексной (поперечное расположение) и линейной (продольное расположение). Диапазон частот: 4 - 8 (конвексная апертура), 5 - 10 (линейная апертура) МГц. Ширина апертуры: 64 (линейная апертура) мм. Угол сканирования: 200 (конвексная апертура)°. Возможно оснащение пункционным адаптером.
- Биплановый трансректальный датчик CC41R с двумя микроконвексными апертурами для детальной визуализации предстательной железы и окружающих тканей. Диапазон частот: 4 - 8 МГц. Возможно оснащение пункционным адаптером.
