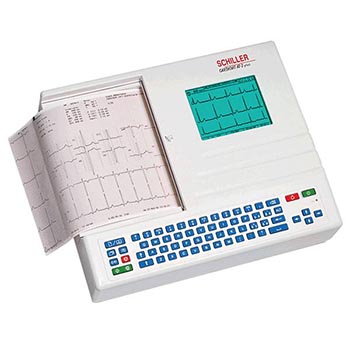

Электрокардиограф 6-канальный Cardiovit AT-2 Plus

АТ-2 Plus представляет собой современный эргономичный 6-канальный электрокардиограф, который предназначен для ЭКГ покоя. Этот аппарат отвечает всем основным клиническим и профессиональным требованиям, он имеет большой жидкокристаллический дисплей, предполагает функцию предварительного просмотра ЭКГ, а также оснащен широким спектром принадлежностей.

Еще одно преимущество электрокардиографа – возможность работы от сети или от аккумулятора.

Технические характеристики

Дисплей: Жидкокристаллический, 3-х канальное представление; 120х90 мм эффективная площадь экрана; 320х240 точек разрешение; 25, 50 мм/сек; 5, 10, 20 мм/мВ, имеется система подстветки
Панель управления и клавиатура: полная буквенно-цифровая клавиатура, индикатор сети
Регистрация кривых: 6 каналов (расположение оптимизировано для ширины 200 мм, изолинии настраиваются автоматически)
Многочисленные форматы отчета: функция копирования, мониторинг ритма, различные скорости вывода на печать.
Клавиатура: Полная буквенно-цифровая клавиатура с функциональными клавишами прямого управления для быстрого ввода данных и вывода на печать отчетов.
Время зарядки аккумуляторов: 15 часов при полностью разряженном аккумуляторе; 3 часа для достижения 60% заряда
Память: до 50 ЭКГ
Емкость аккумулятора: 4 часа обычной работы или печать 300 отчетов
Чувствительность: 5/10/20 мм/мВ настраивается автоматически или выбирается вручную
Предварительный просмотр ЭКГ
Программа для автоматического представления ЭКГ: 6 каналов представления 12-ти одновременно полученных стандартных отведений на одной странице 210х297 мм (формат А4), возможность переформатирования
Скорость подачи бумаги: 5/10/25/50 мм/сек (в ручном режиме)
Потребляемая мощность: макс. 40 Вт (во время печати); (режим ожидания: 15 Вт)
Вход сигнала от пациента: полностью изолирован и защищен от дефибрилляционного напряжения (только при использовании кабеля пациента фирмы SCHILLER).
Световая индикация работы от сети
Встроенный интерфейс RS-232: для передачи данных в SEMA 200
Одновременная регистрация 12 отведений
Аккумуляторное устройство: Встроенное, позволяет регистрировать до 300 ЭКГ без подзарядки
Характеристика бумаги: Термочувствительная, Z-образно сложенная, (формат А4), перфорирована постранично, длина прибл. 60м
Частотный диапазон цифровой регистрации: 0-150 Гц (IEC/AHA)
Требования к напряжению питания: 100/130/230/240 В (переменный ток), 50/60 Гц, автономная работа от встроенных аккумуляторов, встроенное подзарядное устройство
Стандартные интерфейсы: 1 Х RS-232 (V24) последовательный интерфейс, 1 DC вход 0,5 В/см
Миографический фильтр (фильтр мышечного тремора): 25 или 35 Гц, программируемый, действует на распечатываемую ЭКГ и на функцию копирования.
Сетевой фильтр: обеспечивает фильтрацию наложенных 50 или 60 Гц синусоидальных помех с помощью цифрового адаптивного фильтра
Автоматическая распечатка: менее чем за 10 сек. для оперативного анализа отчетов
Класс безопасности: СF по классификации IEC 601-1 и IEC 601-2-25, CSA, UL
Отведения: 12 синхронных отведений: стандартные/Кабрера
Класс защиты: I по классификации IEC 601-1 (со встроенным источником питания), VDE, UL и SEV. IIа согласно RL 93/42/EEC. Подтверждение: CE согласно 93/42 EEC
Принтер: встроенный для печати в формате А4.

Процесс печати:

Термочувствительная головка высокого разрешения
8 точек на мм (амплитудная ось)
40 точек на мм (временная ось)
25мм/сек

Регистрация данных:

данные пациента (имя, возраст, вес, рост, АД), пользователь
вывод на печать зарегистрированных данных ЭКГ , дата, время
с дополнительной программой измерения и интерпретации ЭКГ: результаты измерений ЭКГ (интервалы, амплитуды, электрические оси), усредненные комплексы с дополнительными отметками, интерпретация ЭКГ для взрослых и детей.

Усилитель ЭКГ:

частота дискретизации: 1000 Гц
цифровое разрешение: 5 мкВ
одновременная, синхронная регистрация сигналов со всех 9 активных электродов ( = 12 стандартным отведениям)
динамический диапазон: 9.5 мВ (перем. ток)
макс. потенциал электрода: 300 мВ (пост. ток)
постоянная времени: 3.2 сек
частотный отклик: от 0.05 до 150 Гц (-3 дБ)
входной импеданс: >10 Мом
определение пейсмейкера: 2 мВ/0/1 мс

Условия эксплуатации:

крайние рабочие температуры: 10 С - 40 С
относительная влажность: 25-95% (без конденсации)
атмосферное давление: от 700 до 1060 кПа
температура хранения: 0 С - +50 С

Комплектация

CARDIOVIT АТ- 2 плюс - стандартная поставка: для регистрации 12-ти канальной ЭКГ покоя, определения пейсмейкера.

Принадлежности:

10-ти проводной кабель пациента
1 сетевой кабель
1 набор электродов
1 упаковка бумаги для регистрации
1 руководство пользователя

Дополнительные принадлежности: тележка, сумка для переноски

Варианты комплектации

CARDIOVIT АТ-2 Plus C. AT-2plus + программа анализа "С" (таблица измерений, усредненные комплексы, интерпретационные сообщения для детей и взрослых).
CARDIOVIT АТ-2 Plus/Memory. AT-2Plus + опция памяти до 50 ЭКГ.
CARDIOVIT АТ-2 Plus C/Memory. AT-2plus/Memory + программа анализа "С" (таблица измерений, усредненные комплексы, интерпретационные сообщения для детей и взрослых).
CARDIOVIT АТ-2 Plus/Spirometry. AT-2plus + спиродатчик "SPIROVIT SP-250", принадлежности для спирометрии, калибровочный насос (ЖЕЛ, ФЖЕЛ, МВ, ММВ, до/после медикации).
